充电头网拿到了小米17系列手机原装100W氮化镓充电器，这款充电器配有定制USB-A快充接口杭州股票配资网，支持65W PD快充和100W小米私有快充，支持为小米手机和笔记本电脑等设备快充。充电器支持100-240Vac宽范围交流输入，满足国内外使用需求。
这款充电器具备零待机功耗，有效减少能源浪费，保护环境。并且还配有新国标的半包胶插脚，具备绝缘护套，提升安全性，使用起来更加放心。下面充电头网就对这款100W氮化镓充电器进行拆解，一起看看内部的设计和用料。
小米17原装100W氮化镓充电器外观
小米这款100W快充充电器采用经典直板造型设计，壳体为PC阻燃防火材质，表面高光亮面处理。

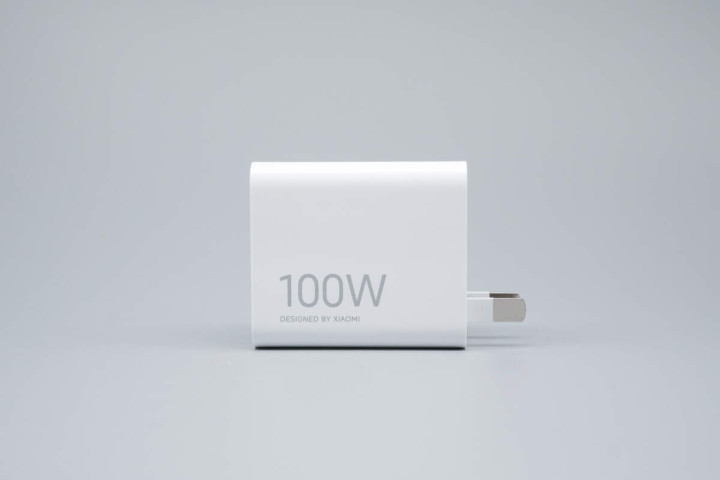

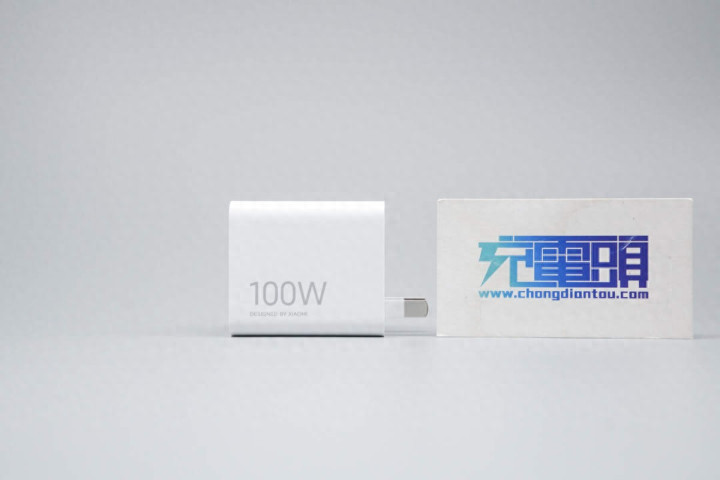

机身两侧均印有100W和DESIGNED BY XIAOMI字样。

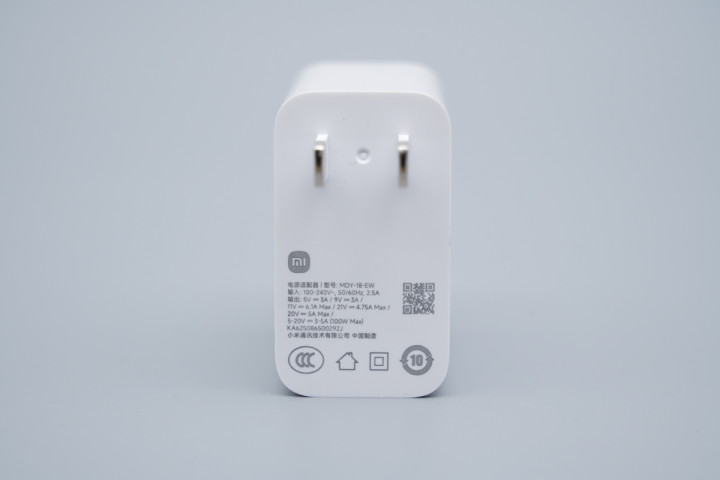

输入端外壳上印有产品参数。

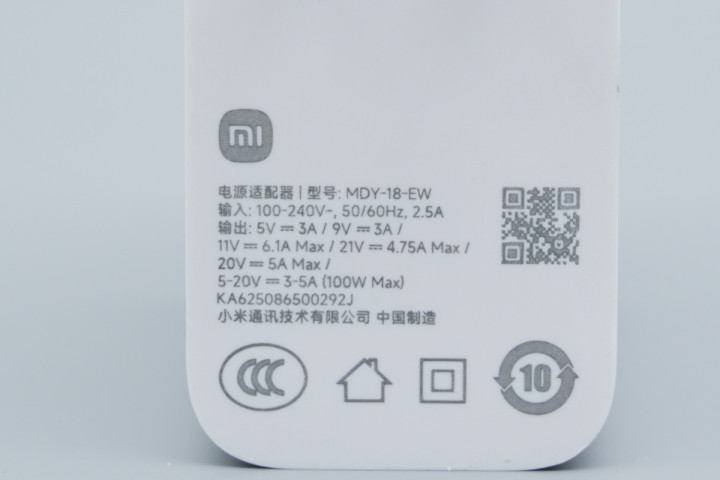

充电器参数特写
电源适配器
型号：MDY-18-EW
输入：100-240V~，50/60Hz，2.5A
输出：5V⎓3A、9V⎓3A、11V⎓6.1A Max、21V⎓4.75A Max、20V⎓5A Max、5-20V⎓3-5A （100W Max）
小米通讯技术有限公司 中国制造

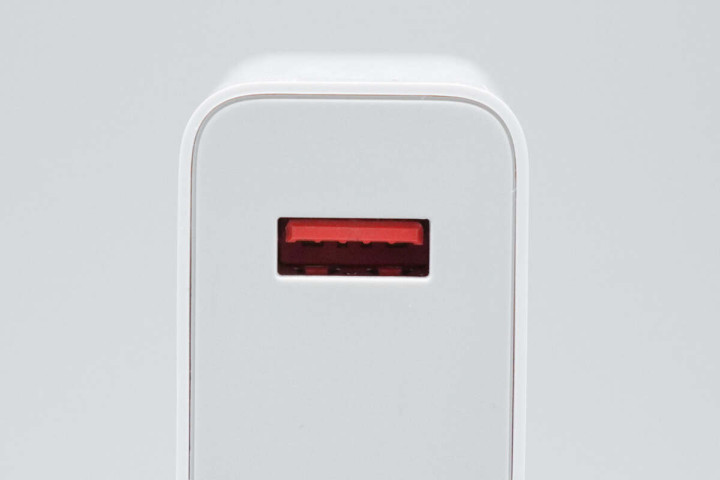

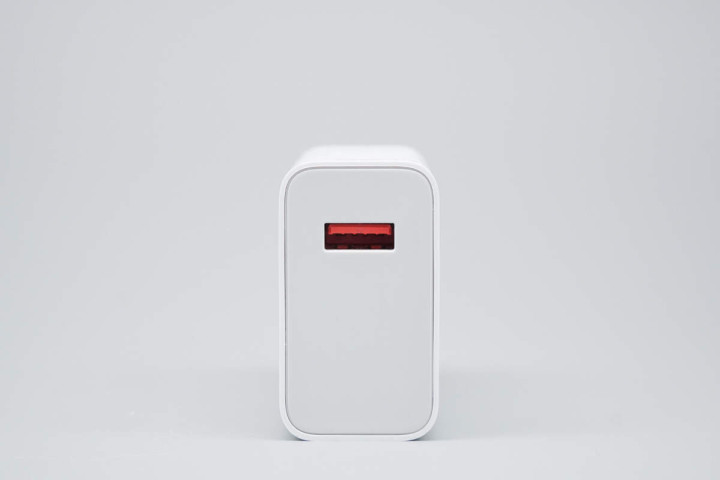

输出端配备USB-A接口，上方居中布局。
接口舌片前端同样设计特殊触点，搭配小米专用USB-A数据线，支持小米私有协议及PD快充输出。

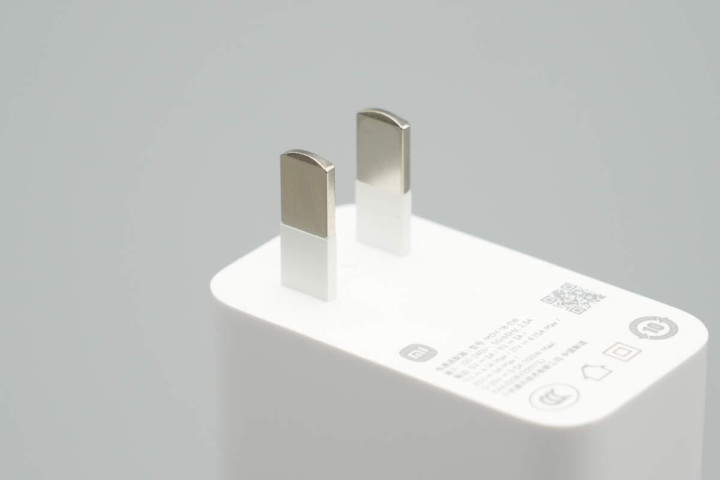

充电器采用符合新国标标准的全新半包胶插脚，具备绝缘护套，提升安全性，有效避免误触风险。

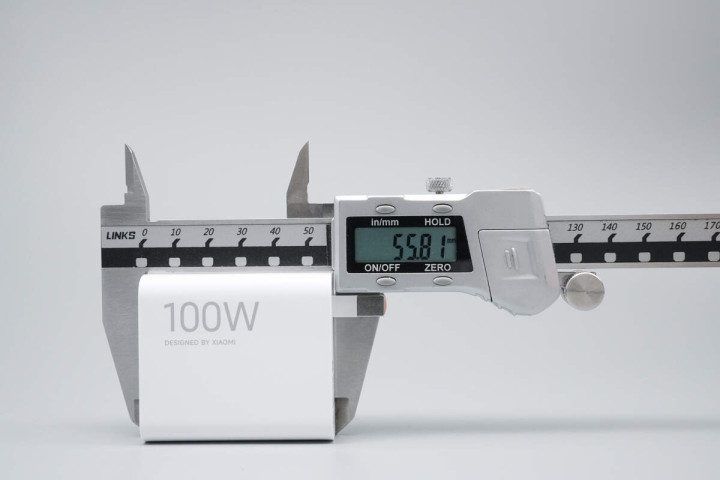

使用游标卡尺测得充电器机身长度约为55.8mm。

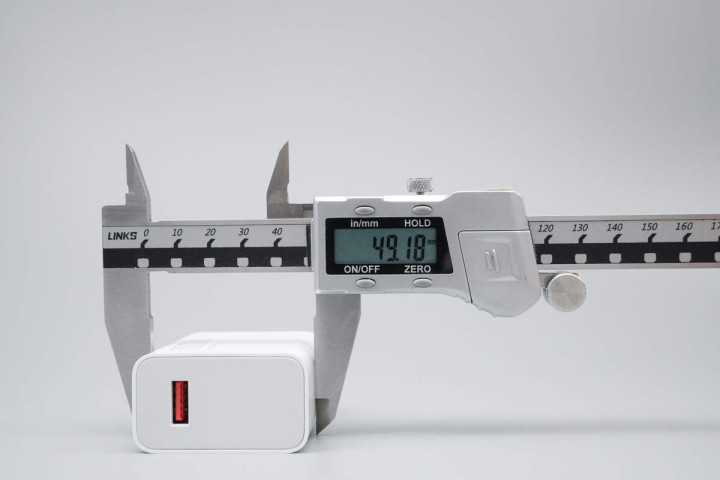

充电器机身高度约为49.2mm。

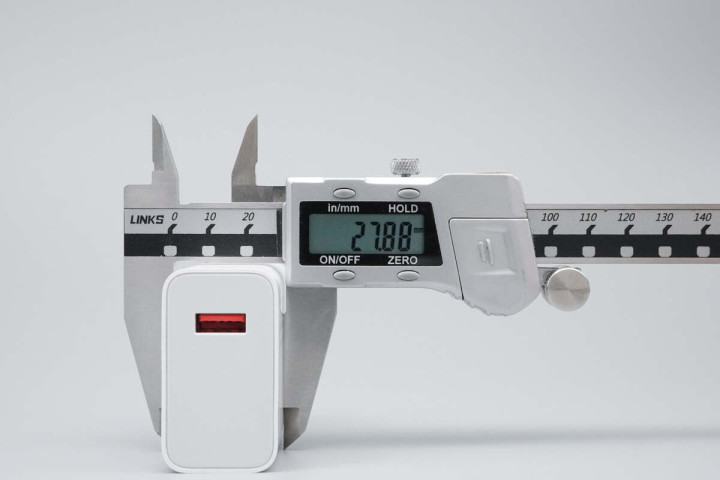

充电器机身宽度约为27.9mm。

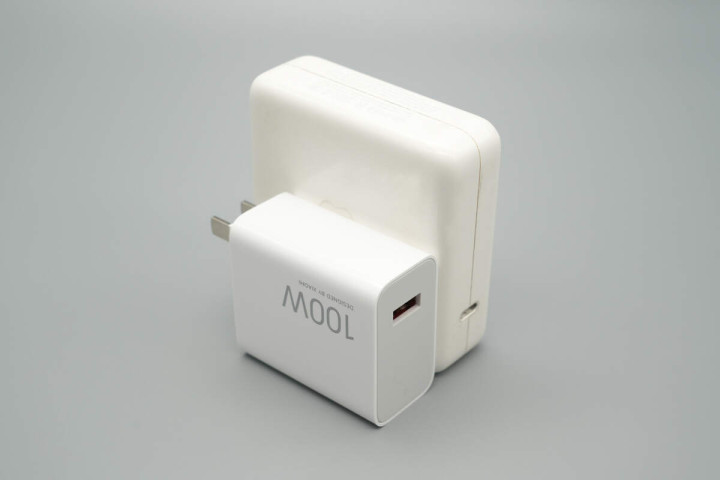

与苹果96W充电器放在一起对比，大约是苹果96W充电器的一半体积。

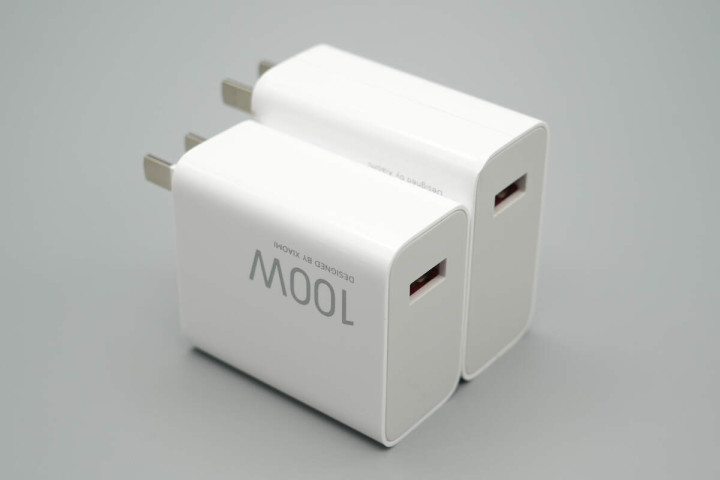

与小米120W充电器放在一起对比，体积显著减小。

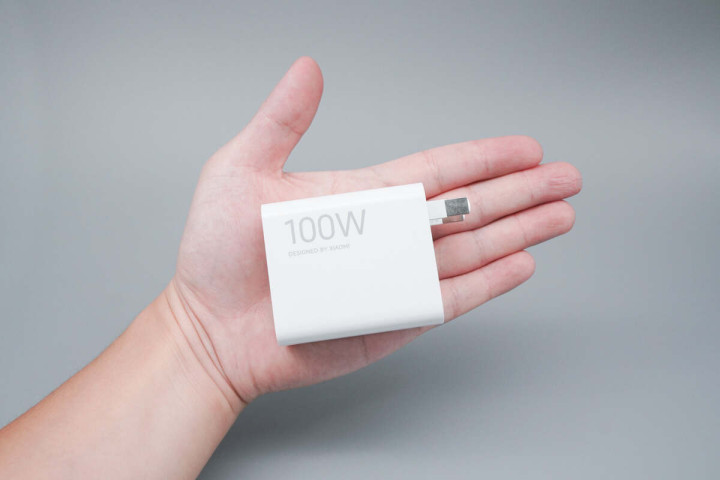

充电器拿在手上的大小直观感受。

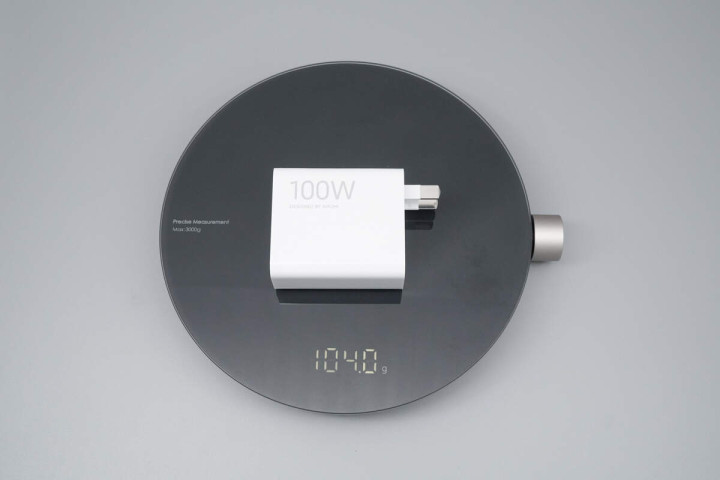

测得充电器重量约为104g。

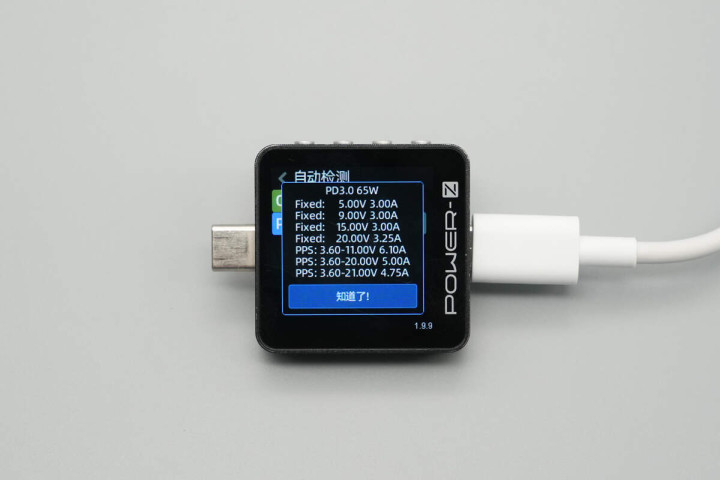

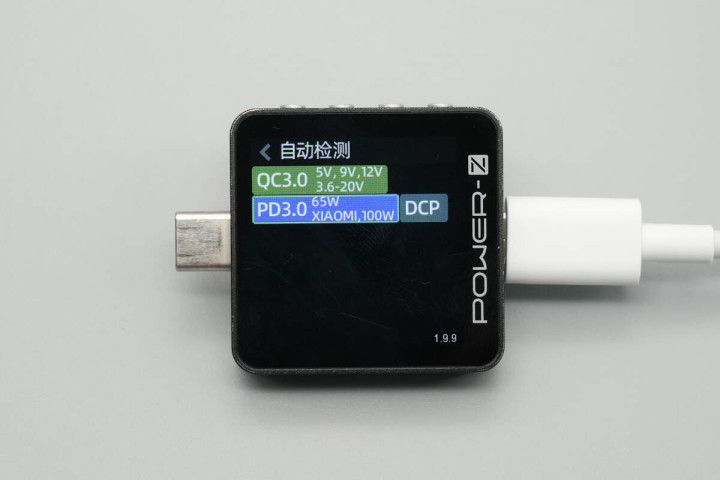

使用ChargerLAB POWER-Z KM003C测得充电器支持QC3.0、PD3.0、DCP充电协议，以及小米100W私有快充协议。
此外PDO报文显示还具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，以及小米3.6-11V6.1A、3.6-20V5A、3.6-21V4.75A三组PPS电压档位。
小米17原装100W氮化镓充电器拆解
看完了小米17手机100W氮化镓充电器的外观，下面就进行拆解，一起看看内部的设计和用料。

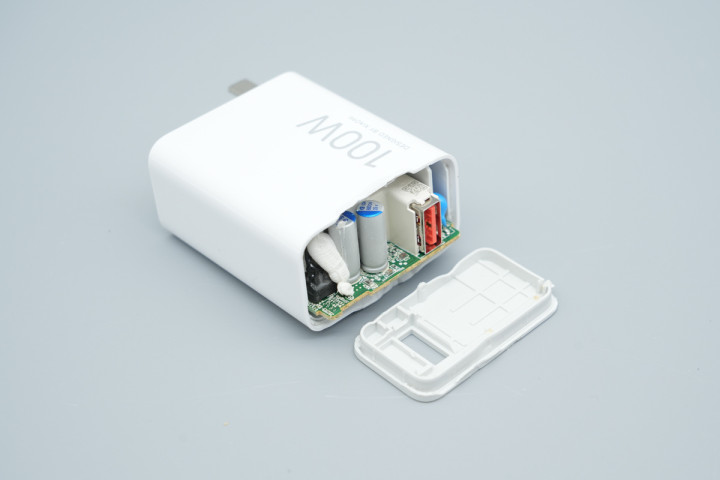

首先切开充电器外壳，取出内部PCBA模块。

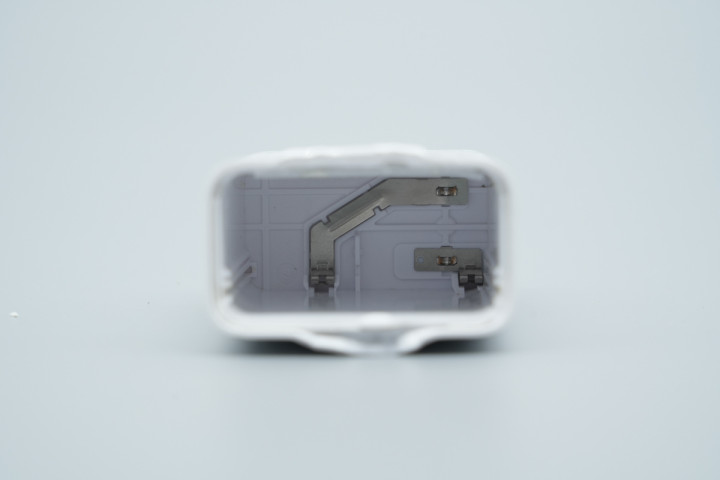

输入端为金属弹片接触式通电设计。

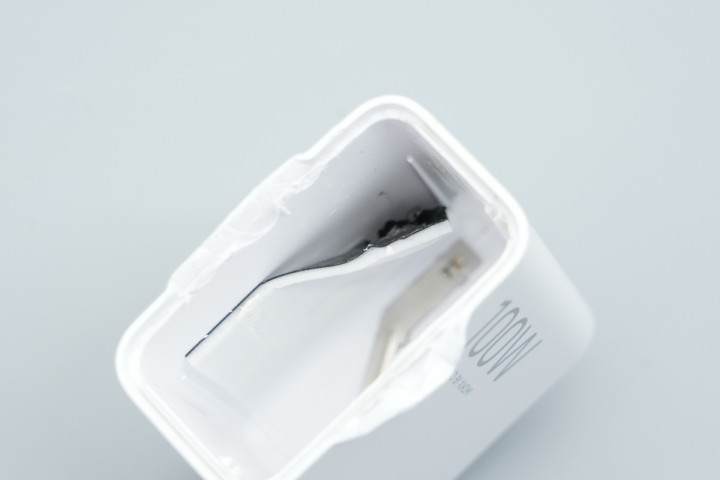

壳体内部贴有缓冲泡棉和散热膜。

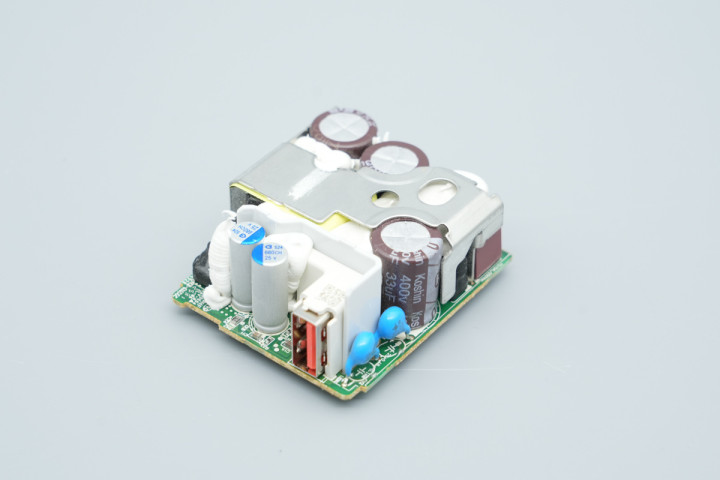

PCBA模块正面设有散热片，变压器与低压元件之间设有隔离板并打胶加固。

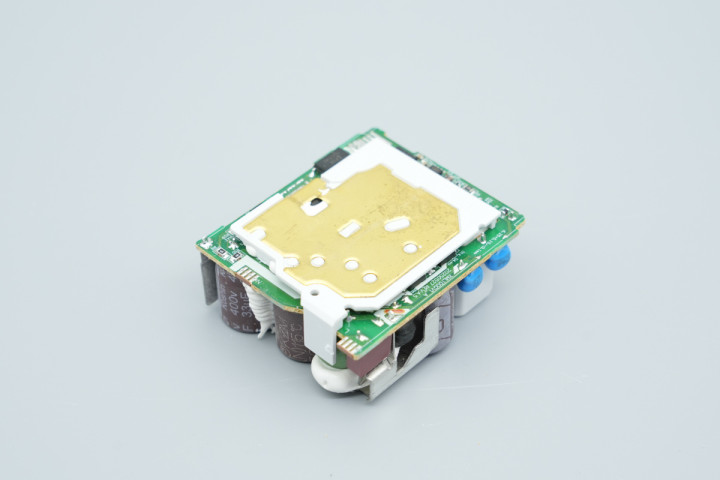

PCBA模块背面设有隔离板，并设有黄铜散热片。

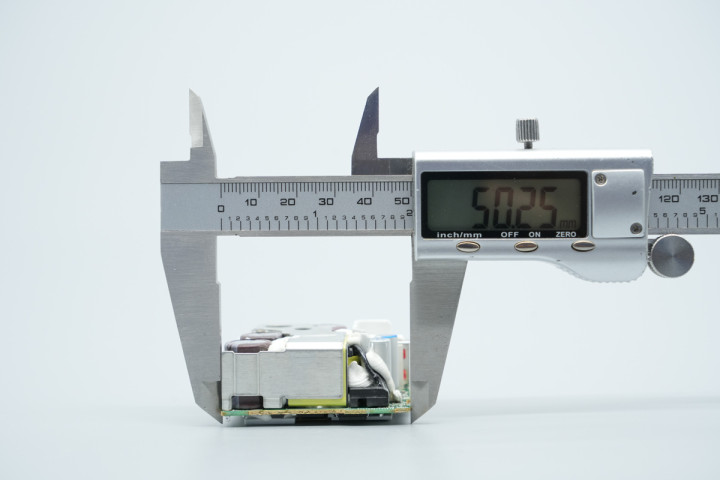

使用游标卡尺测得PCBA模块长度约为50.3mm。

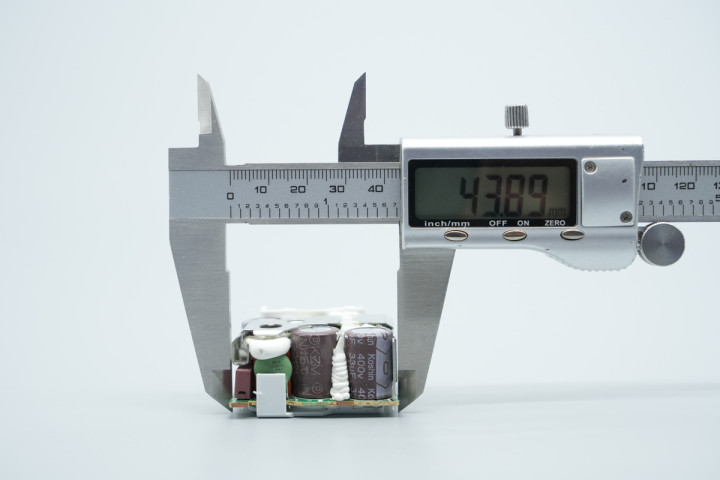

PCBA模块宽度约为43.9mm。

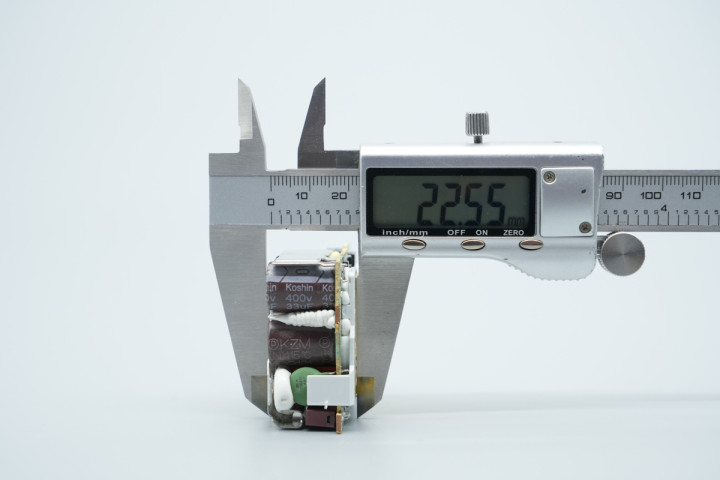

PCBA模块厚度约为22.6mm。

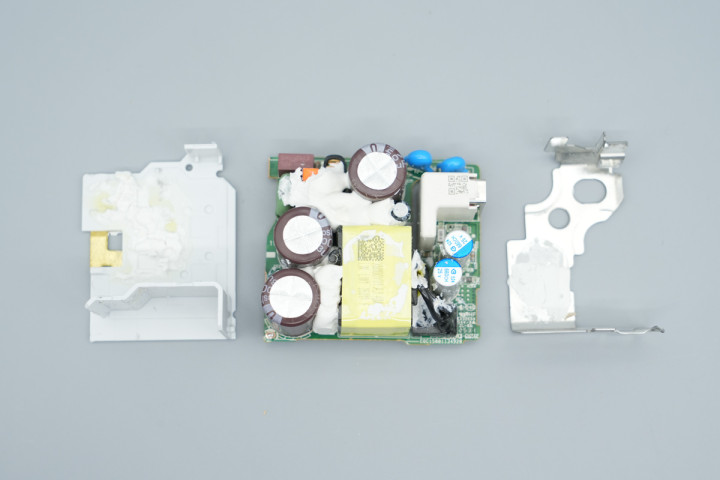

拆下PCBA模块正反面的散热片，观察PCBA模块。

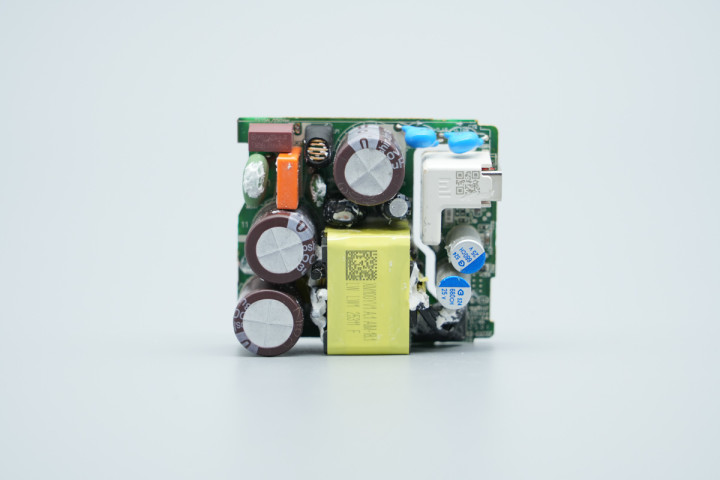

PCBA模块一览，左上角为交流输入端，设有保险丝，压敏电阻，安规X2电容，共模电感和热敏电阻。左侧下方设有两颗高压滤波电容，中间上方设有高压滤波电容，滤波电感和主控芯片供电电容。下方设有开关变压器，右侧设有蓝色Y电容，USB-A母座和两颗滤波固态电容。

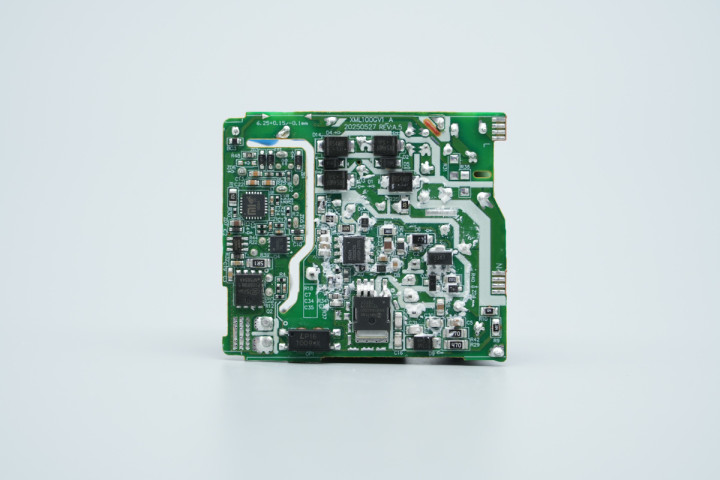

PCBA模块背面中间上方位置设有四颗整流二极管，下方设有初级主控芯片和氮化镓开关管，左侧设有同步整流控制器，同步整流管，协议芯片和VBUS开关管，底部设有反馈光耦，初次级之间通过开槽插入隔离板绝缘。

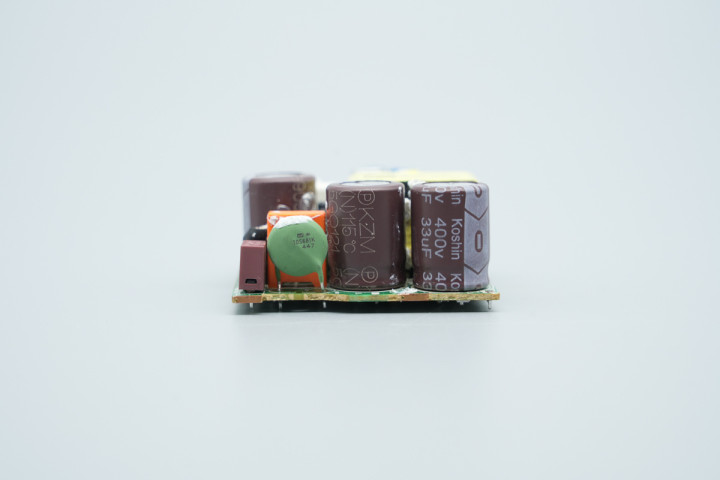

PCBA模块输入端一览，设有保险丝，压敏电阻，安规X2电容和高压滤波电容。

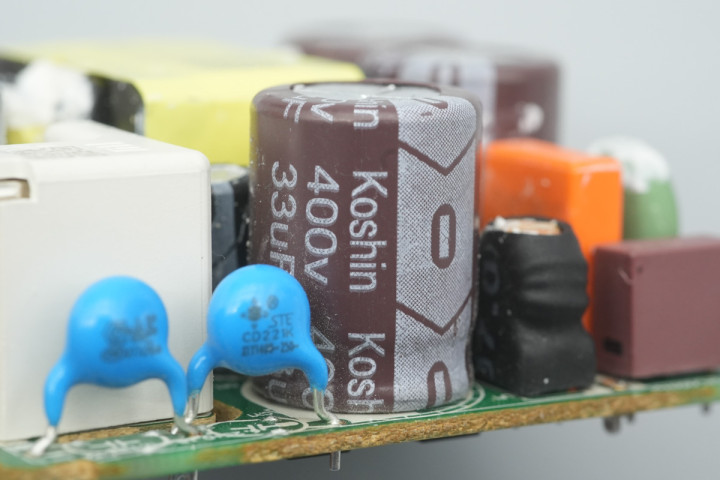

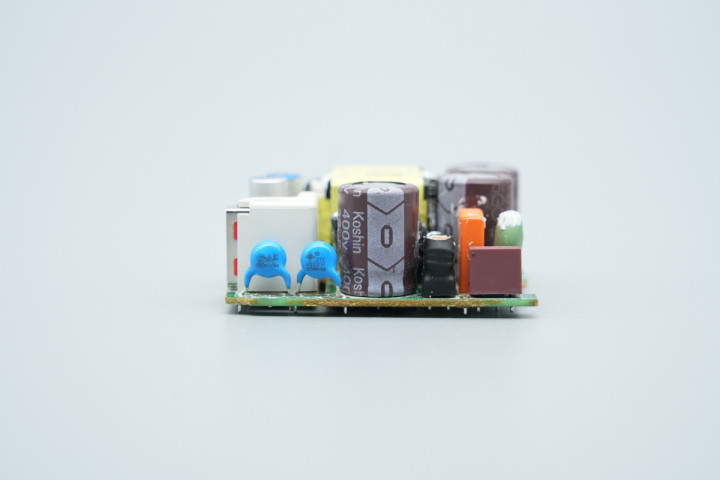

PCBA模块侧面设有共模电感，高压滤波电容和蓝色Y电容。
输入端保险丝来自贝特电子，出料号932，规格为3.15A 250V。

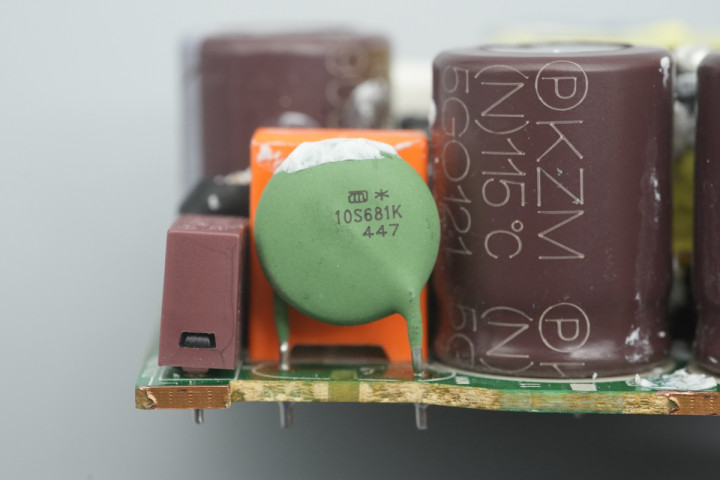

压敏电阻来自久尹，型号10S681K，用于吸收过压浪涌。

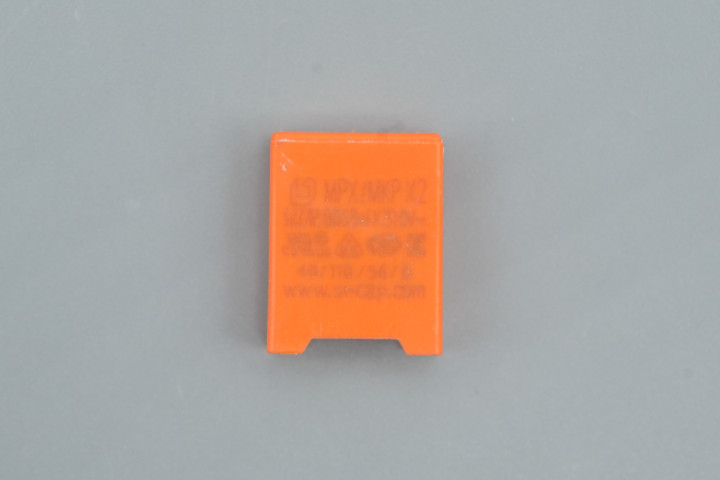

安规X2电容来自塑镕，规格为0.068μF。

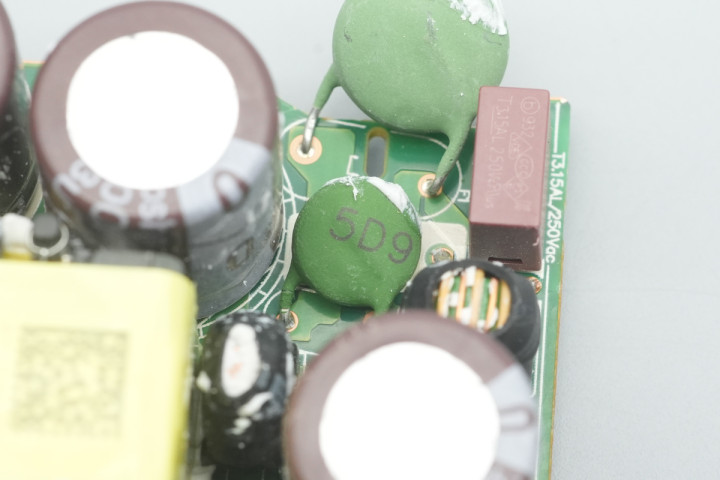

丝印5D9的NTC热敏电阻用于抑制上电浪涌电流。

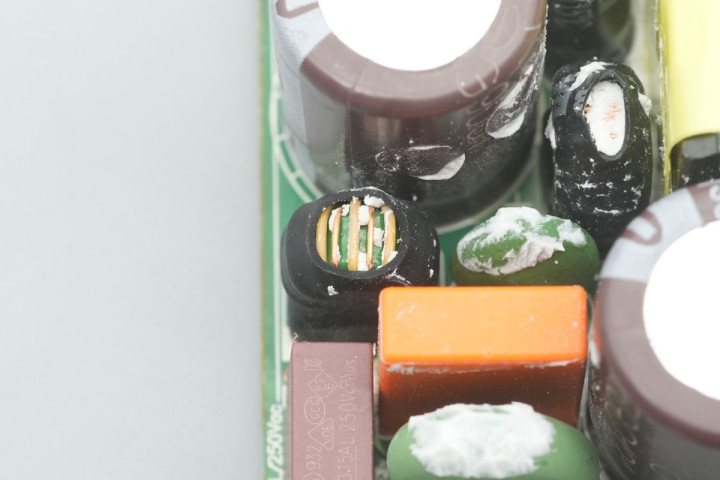

共模电感采用漆包线和绝缘线绕制，底部设有绝缘支架，外套热缩管绝缘。

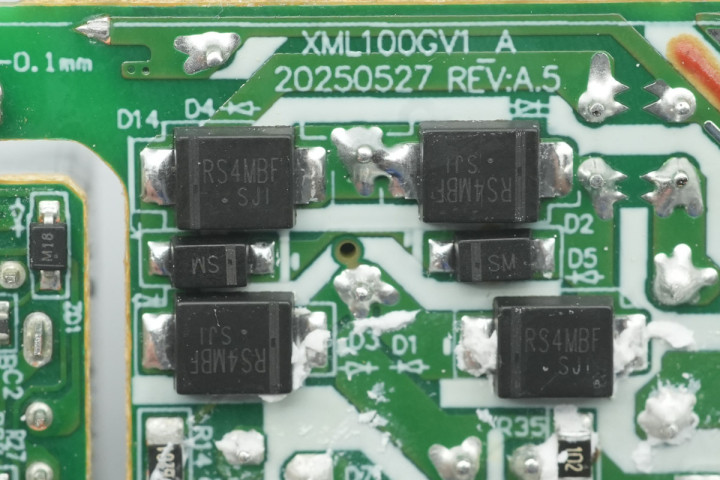

四颗RS4MBF贴片二极管组成整流桥。

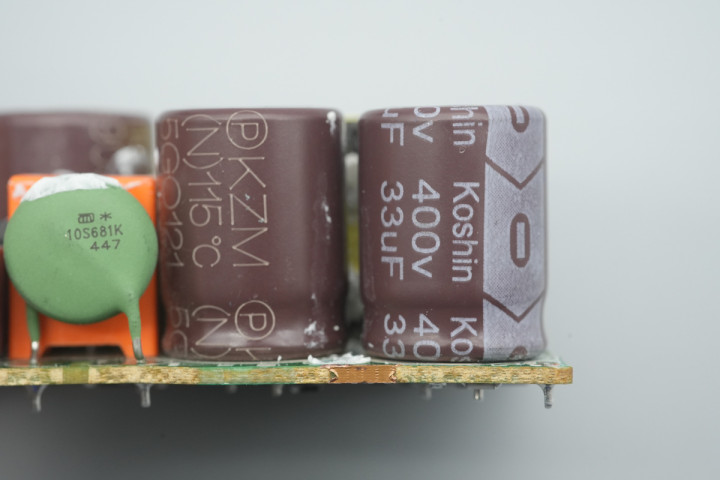

高压滤波电容来自东佳，为KZM系列115℃耐高温电容，规格为400V33μF。

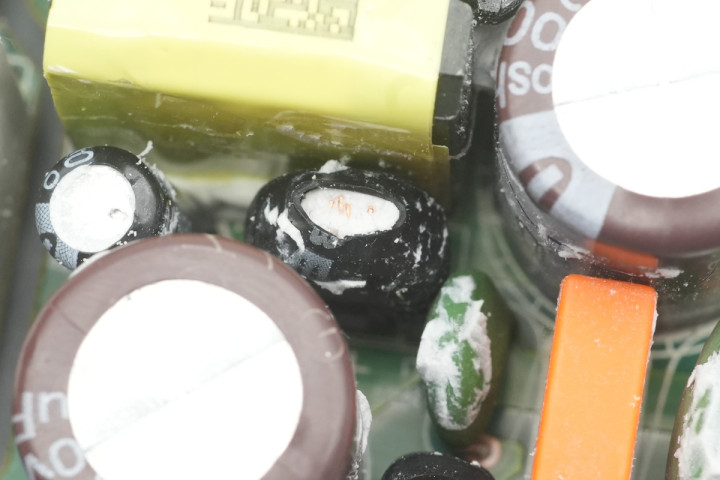

差模电感采用漆包线绕制，外套热缩管绝缘。
另一侧还设有两颗高压滤波电容，规格同样为400V33μF。

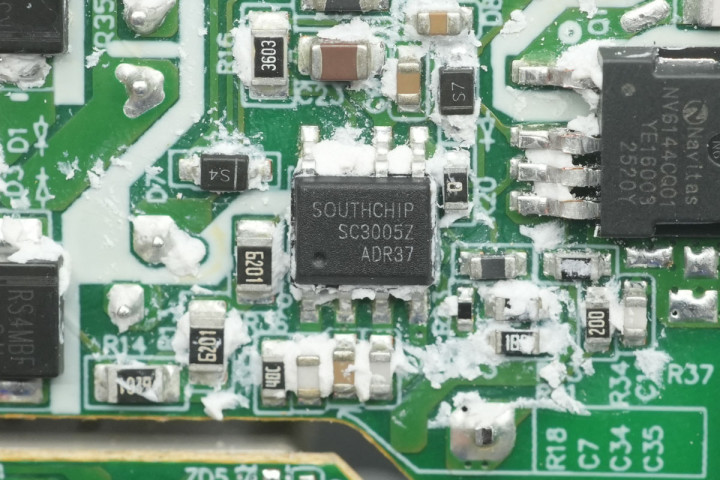

初级主控芯片来自南芯科技，型号SC3005Z，是一颗高性能多模式反激式PWM控制器，支持CCM/QR和DCM工作模式。芯片内置X电容放电和高压启动，可实现极低的待机功耗和超快的启动时间。
SC3005Z具备自适应开关频率折返功能，在整个负载范围内获得更高的效率。重载和满载时，以最高开关频率运行，轻载下，自动降低开关频率，非连续模式下通过谷底开通来获得高效率。充电器无设备接入时，可通过协议芯片使SC3005Z进入休眠状态，其超低的功耗助力于实现整机的零功耗设计。
SC3005Z集成自适应过电流保护功能，能够在初级侧控制最大输出电流，适用于USB-PD快充，能够减少极端情况下同步整流的电流应力。芯片具备全面完善的保护功能，并具备抖频和智能驱动，改善EMI性能，采用SOP7封装。

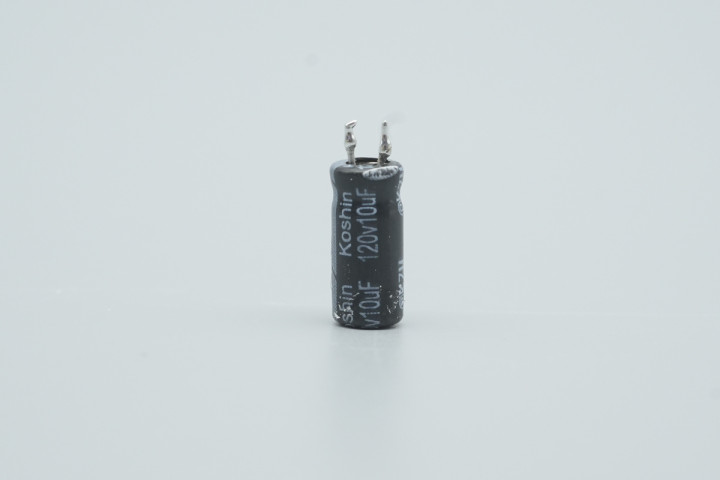

滤波电容来自东佳，规格为120V10μF。
氮化镓功率芯片来自纳微半导体，型号NV6144C，芯片内部集成高性能增强型氮化镓开关管，耐压700V，导阻260mΩ，芯片支持3.3/5/15V PWM逻辑输入，具备可编程的高精度电流采样，具备过热保护功能，支持10-24V宽范围供电电压，具备极低的待机功耗和睡眠功耗，采用DPAK-4L封装。

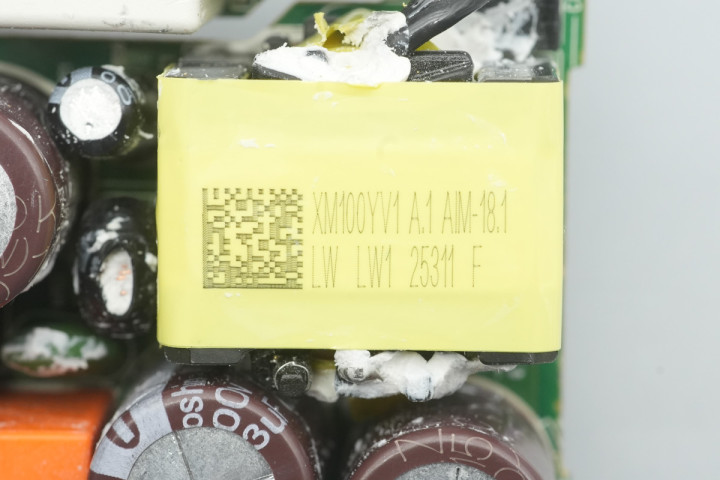

变压器磁芯缠绕胶带绝缘。

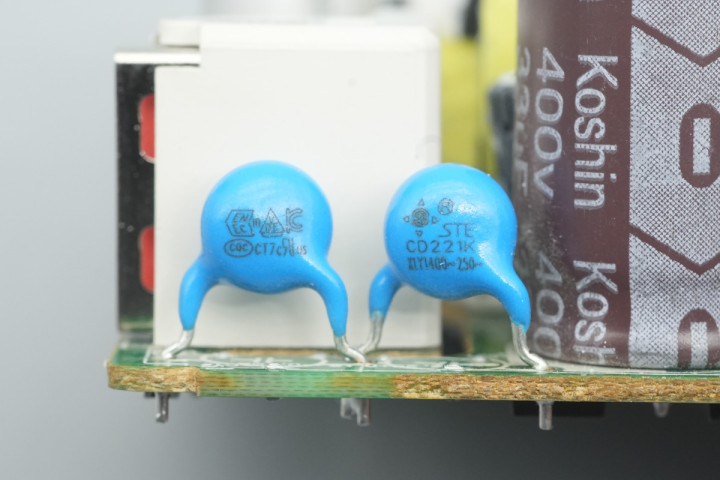

蓝色Y电容来自松田电子，两颗串联提升安全性。

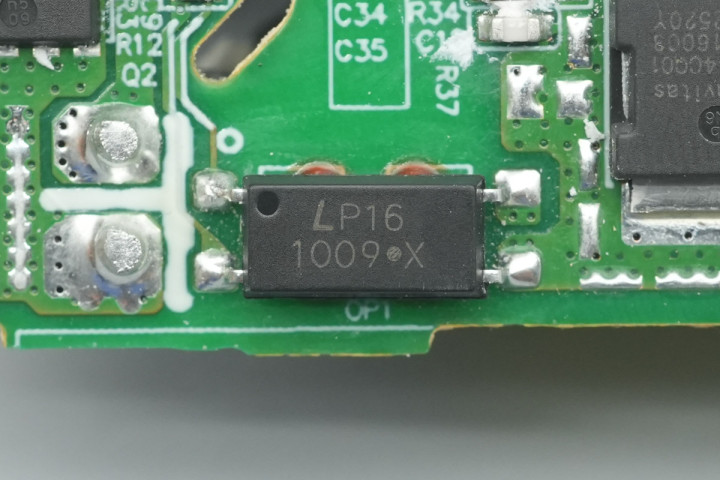

光宝LTV-1009光耦用于输出电压反馈调节。

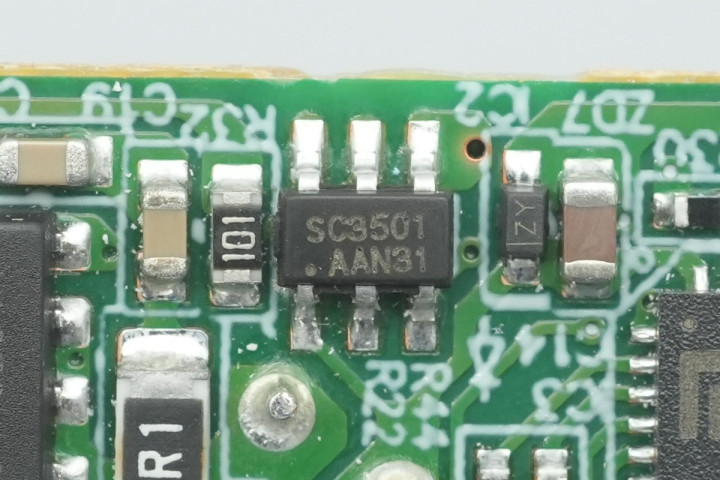

同步整流控制器来自南芯科技，型号SC3501，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最高可达22V，最低可低至0V，满足PD快充应用。专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简，采用SOT23-6封装。

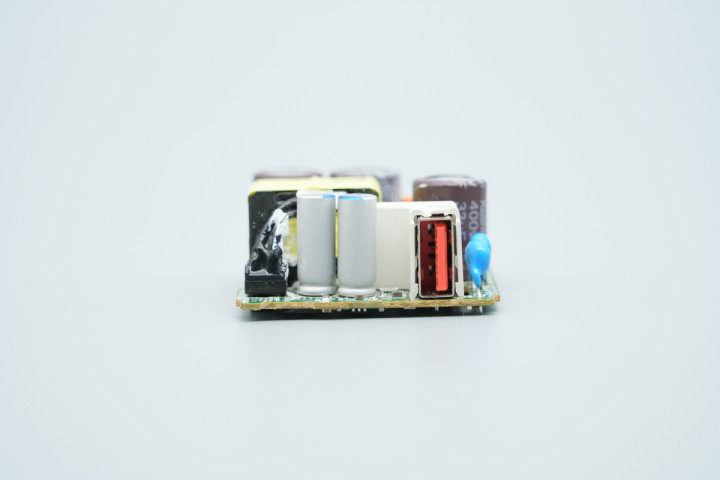

输出端设有滤波固态电容和USB-A母座。

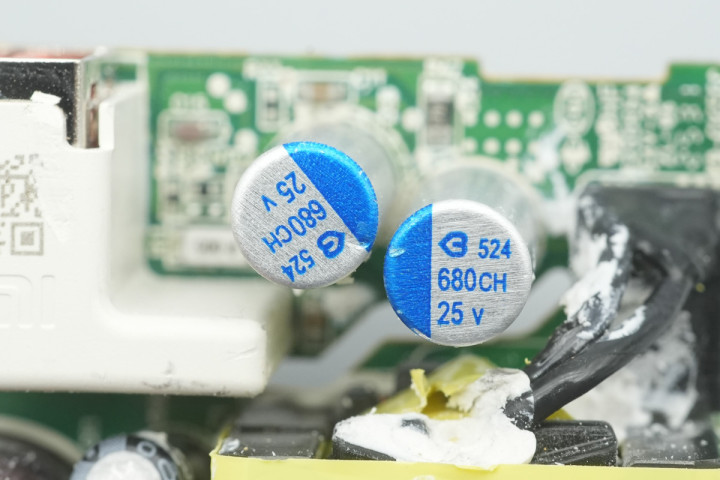

滤波固态电容来自绿宝石，规格为680μF25V，两颗并联。

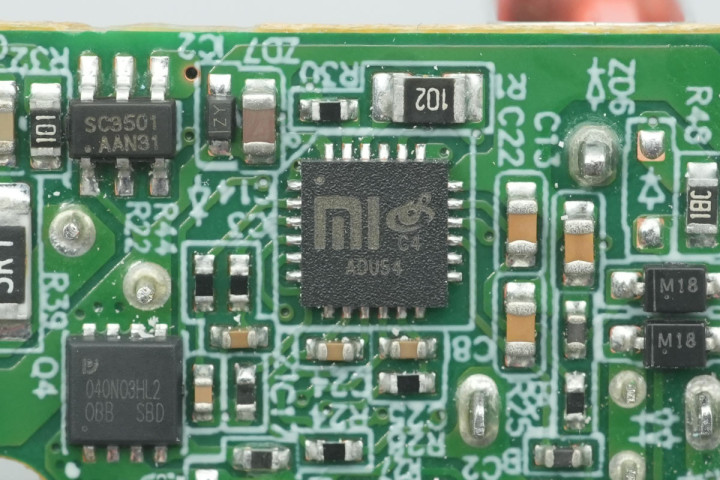

协议芯片由小米向南芯科技定制，芯片丝印了小米和南芯科技两家品牌logo，并丝印C4型号。芯片内部集成32位高性能MCU，支持零待机功耗功能。芯片内部集成LDO，集成VBUS开关管驱动器和VBUS放电。
这款协议芯片内置10位ADC，用于电压/电流等参数采集，支持线损补偿，芯片内部集成温度检测，支持外接NTC检测外部温度，支持I2C和光耦反馈，支持AC电压检测和负载检测，采用QFN-24封装。

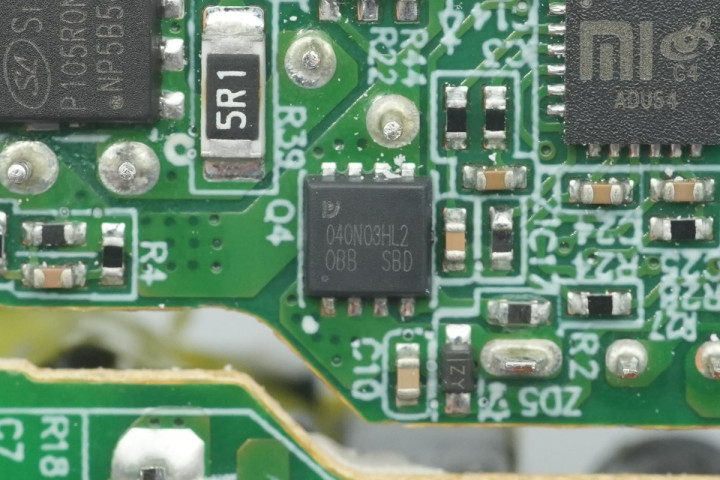

输出VBUS开关管来自平伟，丝印040N03HL2，采用DFN3*3封装。

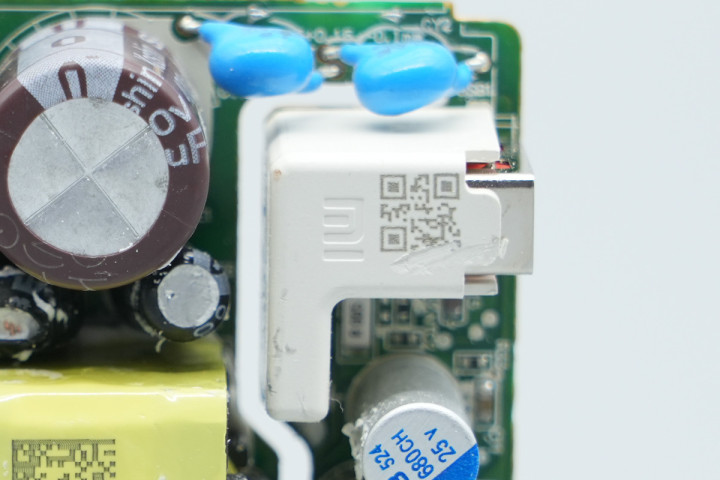

USB-A母座壳体设有塑料壳绝缘，并印有MI标志。

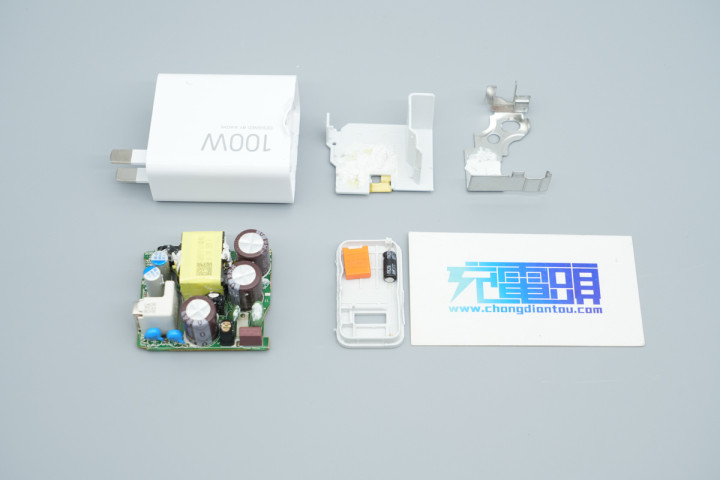

全部拆解一览，来张全家福。
充电头网拆解总结

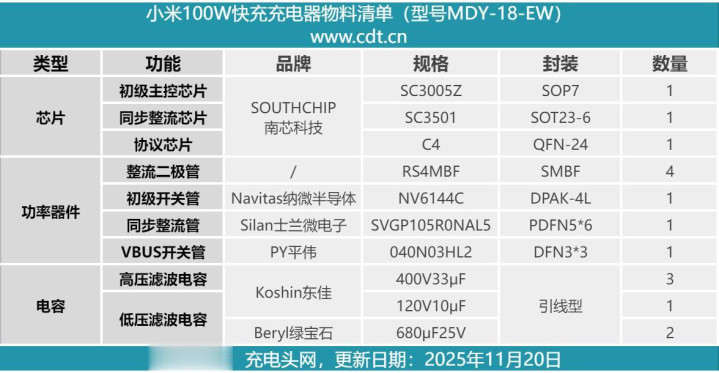

最后附上小米100W快充充电器的核心器件清单，方便大家查阅。
小米100W氮化镓充电器采用家族式风格设计，机身光滑整洁。充电器支持100-240V宽电压输入，支持100W小米私有快充和65W PD快充，满足手机、平板、笔记本电脑等日常快充需求。这款充电器还具备零待机功耗，闲置时更加节省电能，有效保护环境。

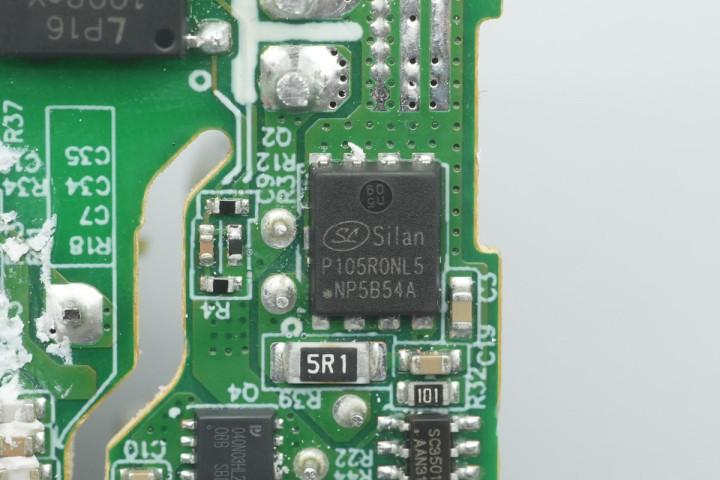

充电头网通过拆解了解到，小米这款充电器采用全套南芯科技芯片方案，使用SC3005Z初级主控芯片搭配SC3501同步整流芯片，并使用一颗丝印C4的协议芯片。初级开关管采用纳微半导体NV6144C，搭配使用士兰微电子同步整流管。
充电器内部高压滤波电容来自东佳，输出采用绿宝石固态电容滤波，内部做工用料扎实可靠。得益于南芯科技的全套快充芯片方案，充电器实现了初次级芯片的高效协同杭州股票配资网，使得该充电器在待机状态下达到极低的功耗，从而满足了对零待机功耗的设计需求。
